HKCS系列磁敏电子双色液位计 详细信息
一、产品概述：

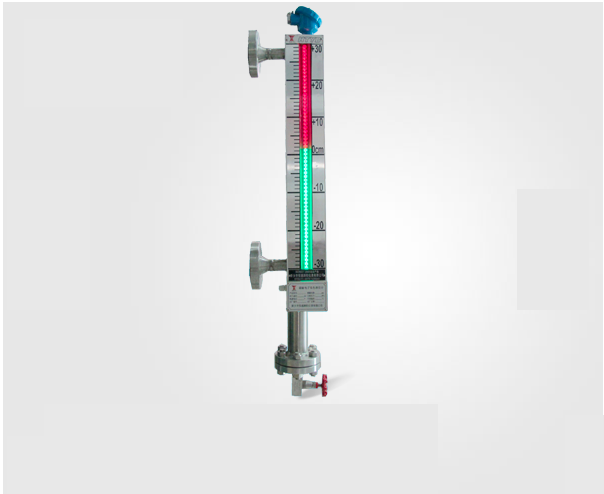

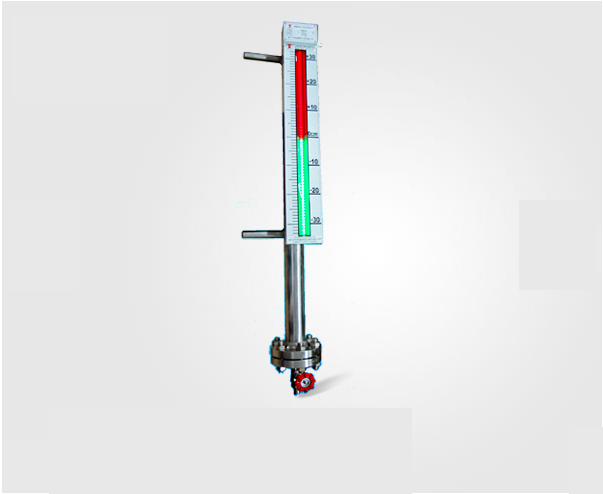

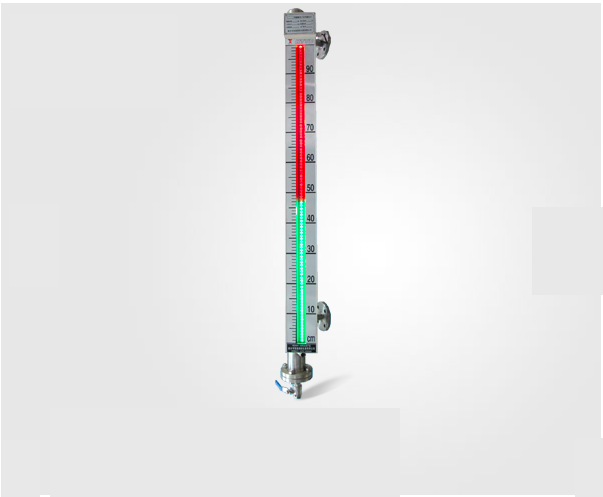

HKCS系列磁敏电子双色液位计是我公司全体科研人员共同努力进一步研制出来的新型产品，该产品是磁翻板液位计的换代产品，磁翻板液位计因自身没有光源，可视距离近，不易观察液位，尤其在环境烟尘大、含有微细铁屑的钢铁企业，由于磁吸附作用，微细铁屑把磁翻板的红、绿颜色覆盖，无法观察液位，存在严重的事故隐患。该系列双色液位计，液位显示采用高亮度LED双色发光管，组成红、绿光柱显示液位，白天观察距离60m，夜间可达200m以上。可替代磁翻板液位计、直读式玻璃液位计，还应用于传统玻璃液位计无法克服的高温、高压、高黏度、易燃、易爆及腐蚀性介质等场合，广泛应用于各种工业过程中的液位显示。
二、结构原理：
非磁性传感器管通过上下法兰与液体容器连通，在传感器管内装有一个磁性浮子，浮子根据介质的比重设计，浮子内磁钢与容器内液面等高，液位显示盒内感磁部件和LED双色发光管上下有序排列，与磁场相对应的感磁部件受磁后，触发相应的电路，无液全红，满液全绿；红色显示汽相，绿色显示液相，红绿交界处就是容器内的实际液位，液绿汽红，一目了然。
三、产品特点：
1、 汽红液绿，显示清晰，观察角度大，可视距离远
2、 本体选用**不锈钢制造，液位计显示装置与容器内的介质不接触，无泄露，适宜于一、
二、三类压力容器使用。并对内装易燃、有毒和腐蚀性介质的容器绝 对安全可靠。
3、 显示量程大，使用范围广，可用于高温高压场合。
4、 密封面比传统的玻璃液位计减少95%的漏点，克服了石油、化工、医药等行业压力容器与液位计连接的跑、冒、滴、漏等薄弱环节。
5、 用户如需，可1：1、1：2、1：4无变送直接远传显示液位；可配套输出4～20mA标准信号，实现液位的远传显示和容器群液位的集中监控；亦可实现水位自动调节、连锁保护。
四、技术参数：
公称压力 | 0.6、1.0、1.6、2.5、4.0、6.4、10.0、16.0 MPa |
质温度 | -40～530℃ |
介质密度 | ≥0.45g/cm3 |
过程连接 | 多种尺寸和等级的凸面、凹凸面、榫槽面法兰 |
法兰材质 | 不锈钢 |
法兰中心距 | 普通型：L=500～6000mm 锅炉专用型：300、350、440、500、600mm |
传感器材质 | 304、316，PP，玻璃钢，304内衬聚四氟乙烯 |
磁浮子材质 | 304、316、钛合金 |
显示颜色 | 汽红、液绿 |
电源电压 | AC36V或AC220V |
输出信号 | 4～20mA标准信号 |
适用介质 | 水、蒸汽、酸、碱、油、氨、苯 |
附表：1使用场合列表
型式 | 适用范围 |
普通型 | 适用于低、中压，无特征防腐要求场合 |
真空型 | 适用于超低温、超高温、低、中、高压，无特殊防腐要求场合 |
防霜型 | 适用于低温，低、中、高压，无特殊防腐要求场合 |
地下型 | 适用于埋地式或顶部开孔贮槽、介质粘性不太大的场合 |
夹套型 | 适用于需保温或冷却，低、中、高压，无特殊防腐要求的场合 |
内衬里型 | 四氟或其它衬里，无盲区，适用于特殊防腐要求的低、中压场合 |
防腐型 | 纯PP、PTFE、PVC304内衬PTFE材质，适用于常温、常压耐腐蚀场合 |
附表：2防腐性材料：
代号 | 名称 | 适用介质 |
PVC | 聚氯乙烯 | 水、污水、轻微的腐蚀性液体 |
PP | 聚丙烯 | 耐酸、碱、油脂、油和油剂 |
PE | 聚乙烯 | 耐稀酸、碱、酒精、汽油、溶剂 |
PTFE | 聚四氟乙烯 | 耐所有化学品 |
PVDF | 聚偏氟乙烯 | 耐油和油脂、酸碱、溶剂 |
PUR | 聚氨酯 | 耐燃料、热油和含有的液体 |
PA | 聚酰胺 | 耐油、油脂和溶剂 |
