液体涡轮流量计

一、用途：HK－LWGY涡轮流量传感器与显示仪表配套组成涡轮流量计。我厂生产的涡轮流量传感器具有精度高，重复性好，寿命长操作简单等特点。可广泛应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积总量。二、特点：　　★压力损失小。　　★具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。　　★采用超低功耗单片微机技术，整机功能强，功耗低，性能优越。具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%。　　★仪表系数可由按键在线设置，并可显示在液晶屏上，液晶屏直观清晰，可靠性高。　　★采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。　　三、主要技术参数: 　　★流量计规格，基本参数和性能指标（见表二）　　★准确度：0.5级、1.0级；　　★使用条件：　　1、环境温度-20℃～50℃; 　　3、被测介质温度：-20℃～120℃; 　　4、大气压力：86Kpa～106Kpa; 　　5、防爆等级：ibⅡBT4. 　　★信号传输距离：传感器至显示器的距离可达1000m。　　四、电气特性：　　1、显示方式：　　（1）LWGY远传显示：脉冲输出（配显示仪表）；　　（2）LWY现场显示：液晶显示累积流量，单位（m³）　　液晶显示瞬时流量，单位（m³/h）　　（3）LWGB涡轮流量变送器：（配显示仪表）。　　2、输出功能：　　（1）LWGY脉冲输出，p-p值由供电电源确定；　　（2）LWY可带脉冲输出或4~20mA两线制电流输出；　　（3）LWGB4~20mA两线制电流输出。　　3、供电电源：　　（1）LWGY：DC5~24V；　　（2）LWY：3V锂电池安装于仪表内部可连续使用3~5年；　　（3）LWGB：DC24V。　　五：WK-LWLY涡轮流量计安装　　1、仪表安装采用法兰连接、螺纹连接及夹装式；　　2、安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥6DS，下游直管段应≥5DS（DS为被测管道实测内径）。　　3、传感器应远离外界磁场，如不能避免，应采取必要的措施；　　4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道（如图四）；　　5、传感器露天安装时，请做好放大器插头的防水处理；　　6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关“使用说明书”。　　六、型号及规格说明：　　LWXX-XXXXX 　　LW表示涡轮流量传感器；　　XX：GY表示远传显示型；　　Y表示现场显示型；　　GB表示变送器；　　XXX：表示涡轮流量传感器口径；　　XX：B表示防爆型；E表示夹装式；　　如：LWGY-50-BE：表示口径为50mm,防爆、夹装式涡轮流量传感器；　　LWGB-50：表示口径为50mm,涡轮流量变送器。产品型号公称通径（mm）流量范围（m³/h）大工作压力（MPa）安装形式精确度前置放大器电源（V）LWGY—4LWGY—4-B40.04～0.256.3螺纹0.5 1+（或-）12VLWGY—6LWGY—6-B60.1～0.66.3螺纹0.5 1+（或-）12VLWGY—10LWGY—10-B100.2～1.26.3螺纹0.5 1+（或-）12VLWGY—15LWGY—15-B150.6～66.3螺纹0.5 1+（或-）12VLWGY—20LWGY—20-B200.7～76.3螺纹0.5 1+（或-）12VLWGY—25LWGY—25-BLWGY—25BE251～106.3 25螺纹夹装0.5 1+（或-）12VLWGY—32BE321.5～1525夹装0.5/1+（或-）12VLWGY—40LWGY—40-BLWGY—40BE402～206.3 25螺纹夹装0.5 1+（或-）12VLWGY—50LWGY—50-BLWGY—50BE504～401.6 25法兰夹装0.5 1+（或-）12VLWGY—65BE657～7025夹装0.5/1+（或-）12VLWGY—80LWGY—80-BLWGY—80BE8010～1001.6 25法兰夹装0.5 1+（或-）12VLWGY—100LWGY—100-BLWGY—100BE10020～2001.6 25法兰夹装0.5 1+（或-）12VLWGY—125BE12525～25025夹装0.5/1+（或-）12VLWGY—150LWGY—150-BLWGY—150BE15030～3001.6 25法兰夹装0.5 1+（或-）12VLWGY—200LWGY—200-BLWGY-200BE20080～8001.6 25法兰夹装0.5 1+（或-）12V 注：-B为防爆型，DN200需定做。型号公称通径始动流量<span style="font-family: Simsun;

产品介绍

一、用途：

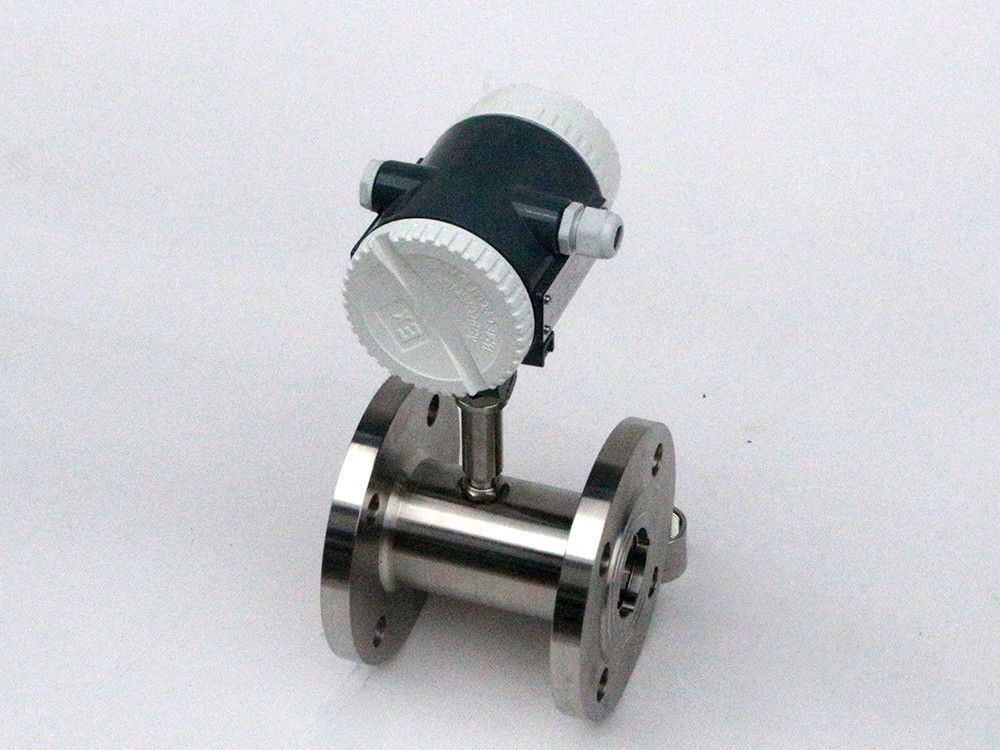

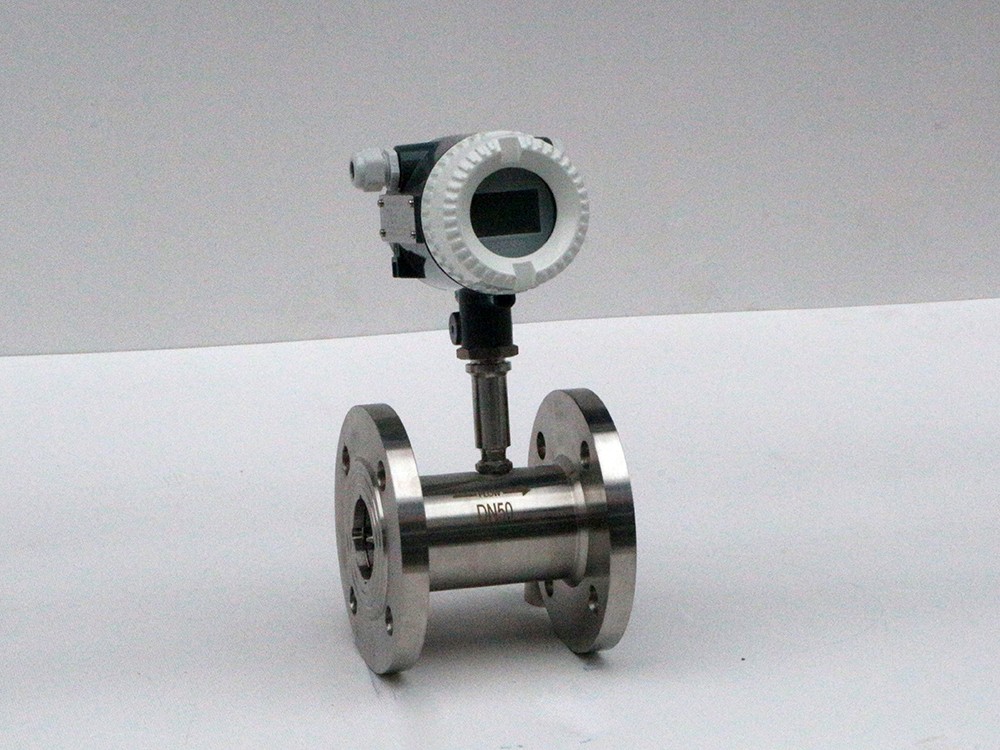

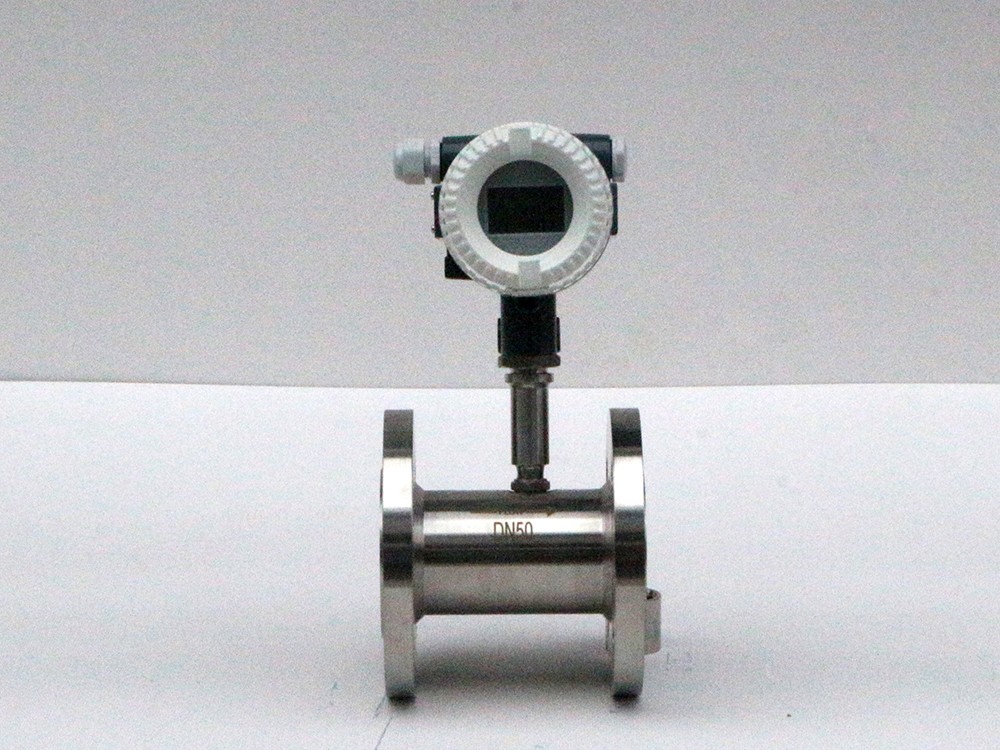

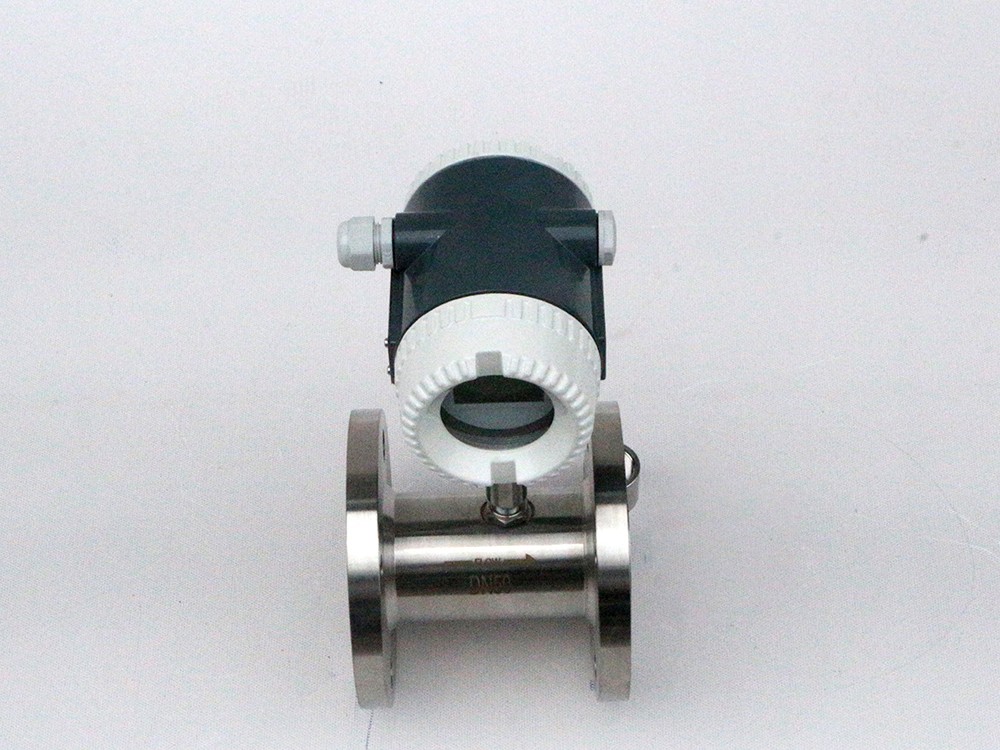

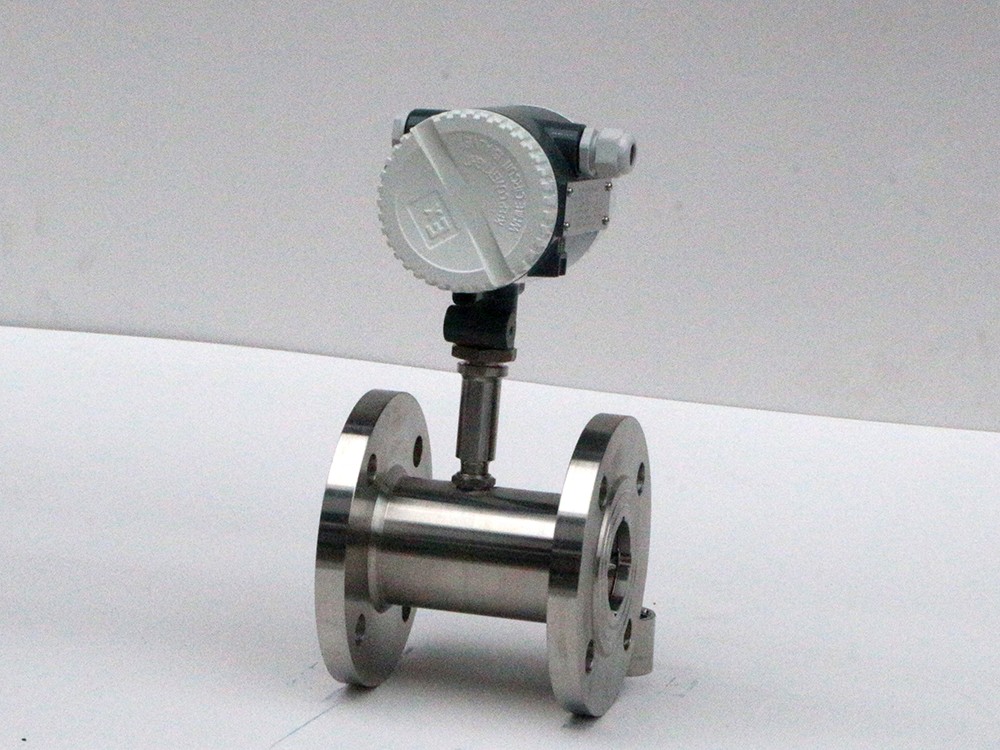

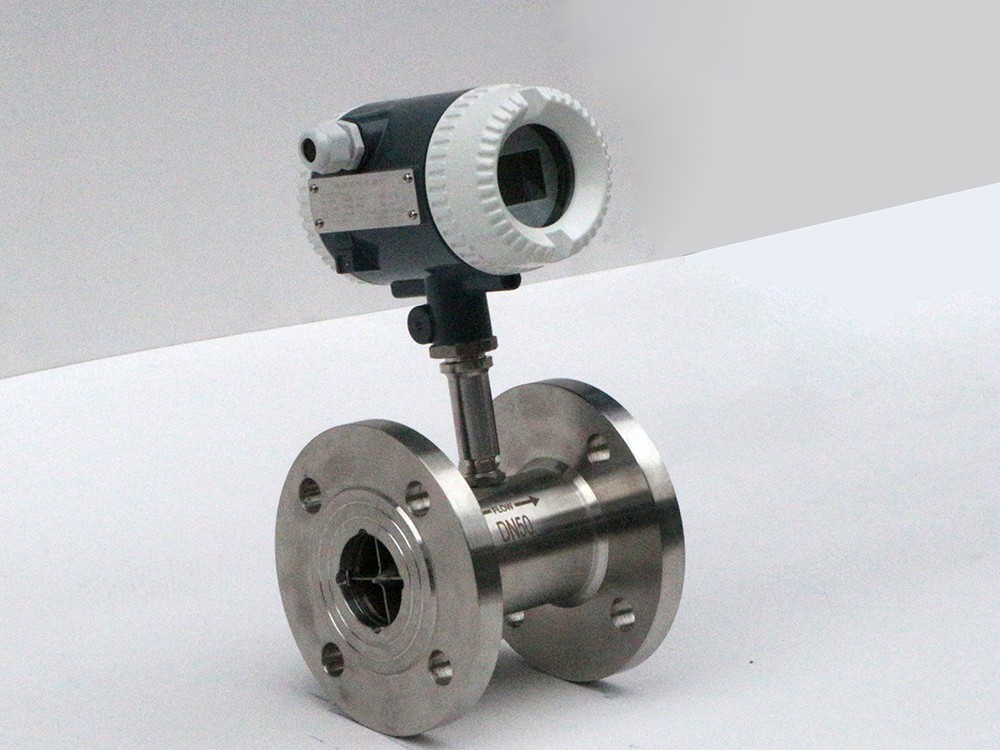

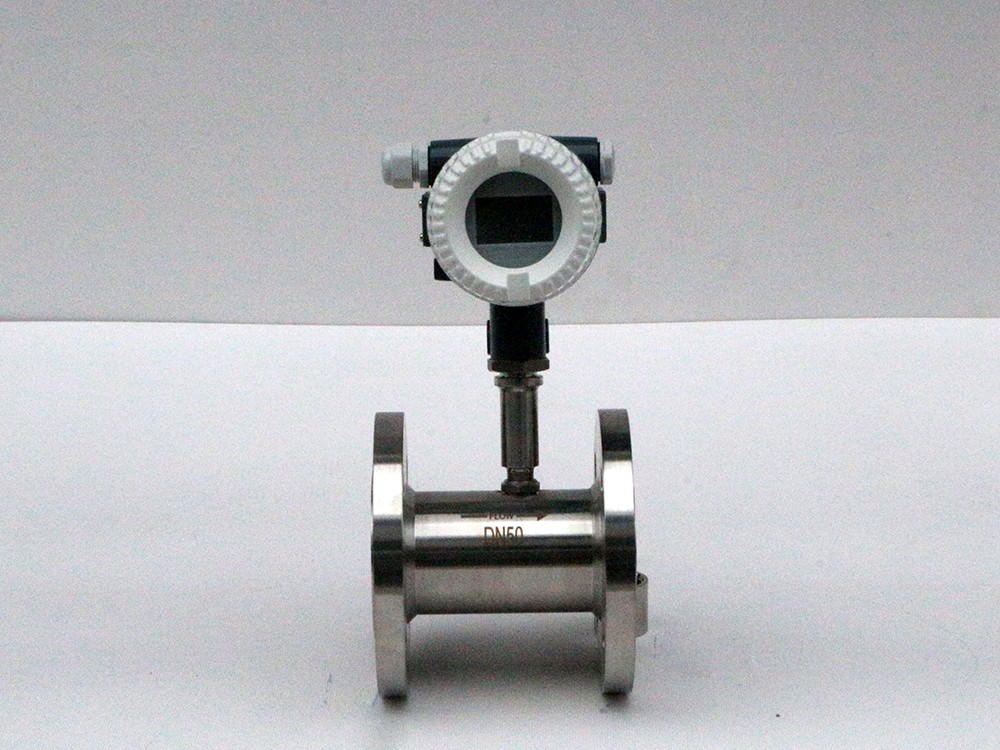

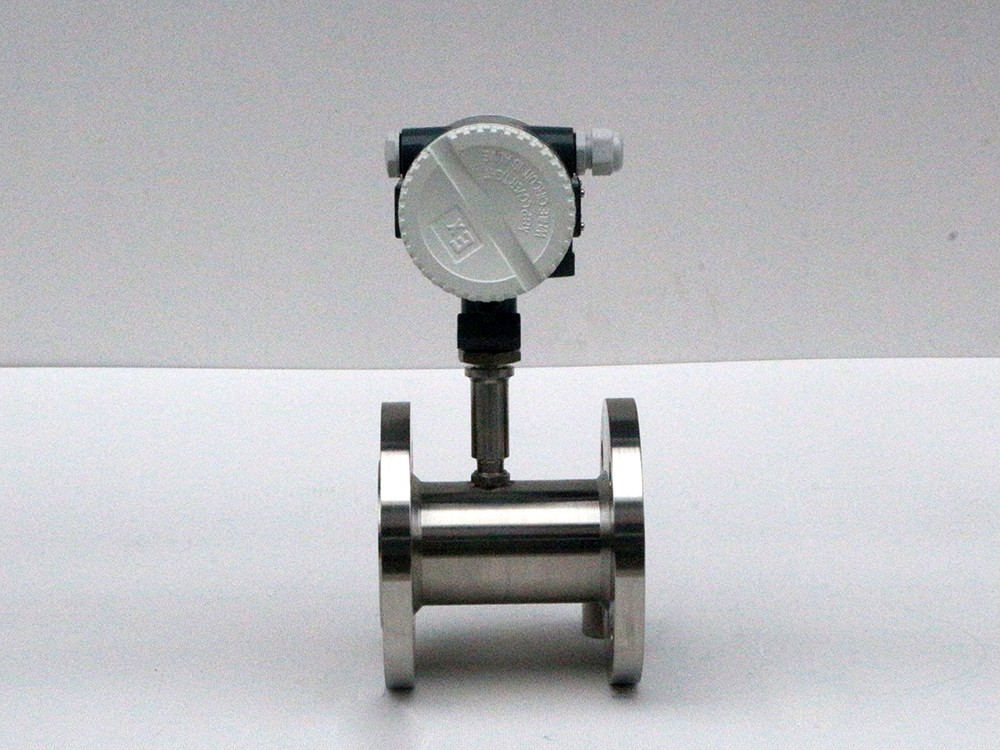

HK－LWGY涡轮流量传感器与显示仪表配套组成涡轮流量计。我厂生产的涡轮流量传感器具有精度高，重复性好，寿命长操作简单等特点。可广泛应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积总量。

二、特点：

　　★压力损失小。

　　★具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。

　　★采用超低功耗单片微机技术，整机功能强，功耗低，性能优越。具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%。

　　★仪表系数可由按键在线设置，并可显示在液晶屏上，液晶屏直观清晰，可靠性高。

　　★采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。

　　三、主要技术参数:

　　★流量计规格，基本参数和性能指标（见表二）

　　★准确度：0.5级、1.0级；

　　★使用条件：

　　1、环境温度-20℃～50℃;

　　3、被测介质温度：-20℃～120℃;

　　4、大气压力：86Kpa～106Kpa;

　　5、防爆等级：ibⅡBT4.

　　★信号传输距离：传感器至显示器的距离可达1000m。

　　四、电气特性：

　　1、显示方式：

　　（1）LWGY远传显示：脉冲输出（配显示仪表）；

　　（2）LWY现场显示：液晶显示累积流量，单位（m³）

　　液晶显示瞬时流量，单位（m³/h）

　　（3）LWGB涡轮流量变送器：（配显示仪表）。

　　2、输出功能：

　　（1）LWGY脉冲输出，p-p值由供电电源确定；

　　（2）LWY可带脉冲输出或4~20mA两线制电流输出；

　　（3）LWGB4~20mA两线制电流输出。

　　3、供电电源：

　　（1）LWGY：DC5~24V；

　　（2）LWY：3V锂电池安装于仪表内部可连续使用3~5年；

　　（3）LWGB：DC24V。

　　五：WK-LWLY涡轮流量计安装

　　1、仪表安装采用法兰连接、螺纹连接及夹装式；

　　2、安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥6DS，下游直管段应≥5DS（DS为被测管道实测内径）。

　　3、传感器应远离外界磁场，如不能避免，应采取必要的措施；

　　4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道（如图四）；

　　5、传感器露天安装时，请做好放大器插头的防水处理；

　　6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关“使用说明书”。

　　六、型号及规格说明：

　　LWXX-XXXXX

　　LW表示涡轮流量传感器；

　　XX：GY表示远传显示型；

　　Y表示现场显示型；

　　GB表示变送器；

　　XXX：表示涡轮流量传感器口径；

　　XX：B表示防爆型；E表示夹装式；

　　如：LWGY-50-BE：表示口径为50mm,防爆、夹装式涡轮流量传感器；

　　LWGB-50：表示口径为50mm,涡轮流量变送器。

产品型号	公称通径（mm）	流量范围（m³/h）	大工作压力（MPa）	安装形式	精确度	前置放大器电源（V）
LWGY—4 LWGY—4-B	4	0.04～0.25	6.3	螺纹	0.5 1	+（或-）12V
LWGY—6 LWGY—6-B	6	0.1～0.6	6.3	螺纹	0.5 1	+（或-）12V
LWGY—10 LWGY—10-B	10	0.2～1.2	6.3	螺纹	0.5 1	+（或-）12V
LWGY—15 LWGY—15-B	15	0.6～6	6.3	螺纹	0.5 1	+（或-）12V
LWGY—20 LWGY—20-B	20	0.7～7	6.3	螺纹	0.5 1	+（或-）12V
LWGY—25 LWGY—25-B LWGY—25BE	25	1～10	6.3 25	螺纹夹装	0.5 1	+（或-）12V
LWGY—32BE	32	1.5～15	25	夹装	0.5/1	+（或-）12V
LWGY—40 LWGY—40-B LWGY—40BE	40	2～20	6.3 25	螺纹夹装	0.5 1	+（或-）12V
LWGY—50 LWGY—50-B LWGY—50BE	50	4～40	1.6 25	法兰夹装	0.5 1	+（或-）12V
LWGY—65BE	65	7～70	25	夹装	0.5/1	+（或-）12V
LWGY—80 LWGY—80-B LWGY—80BE	80	10～100	1.6 25	法兰夹装	0.5 1	+（或-）12V
LWGY—100 LWGY—100-B LWGY—100BE	100	20～200	1.6 25	法兰夹装	0.5 1	+（或-）12V
LWGY—125BE	125	25～250	25	夹装	0.5/1	+（或-）12V
LWGY—150 LWGY—150-B LWGY—150BE	150	30～300	1.6 25	法兰夹装	0.5 1	+（或-）12V
LWGY—200 LWGY—200-B LWGY-200BE	200	80～800	1.6 25	法兰夹装	0.5 1	+（或-）12V

注：-B为防爆型，DN200需定做。

型号

公称通径

始动流量<span style="font-family: Simsun;
